В домашней мастерской или гараже часто возникает потребность использования высокотемпературной горелки. Применение для нее самое широкое – от паяльных работ до ремонта кровли. Не говоря уже о необходимости разогреть металлическую деталь для обработки.

Газовая горелка из паяльной лампы своими руками

При слесарных работах по металлу, газовой горелкой можно раскалить заготовку с целью последующего закаливания. Если вы занимаетесь электросваркой – при работе с некоторыми металлами необходимо прогревать место будущего шва.

В магазинах инструмента продаются разнообразные приспособления для безопасной работы с огнем. Горелка на пропане может быть любого размера и любой конфигурации. Величиной с шариковую ручку для ювелирной пайки:

Или много сопловая рампа для разогрева битума на крыше:

Газовая горелка из паяльной лампы своими руками

Преимущество промышленных вариантов заключаются в сертификате безопасности. Однако в конструкции нет ничего такого, что нельзя повторить в домашних условиях. Поскольку любой товар в магазине стоит немалых денег, мы расскажем, как сделать горелку своими руками.

Важно! Самодельные приспособления для работы с огнем несут в себе потенциальную опасность. Поэтому пропановая горелка, изготовленная без технической экспертизы, эксплуатируется на ваш страх и риск.

Как сделать горелку самостоятельно

Подробно рассмотрим нюансы на которые следует обратить внимание при изготовлении горелки.

  • Прежде всего, надо использовать тугоплавкие металлы. Правильно настроенная горелка может выдать до 1000° С, поэтому сопло должно соответствовать температуре пламени;
  • Важно подобрать надежный рабочий кран. Если что-то пойдет не так – в первую очередь перекрывается подача газа, и опасность ликвидируется. Если кран будет пропускать – вам не удастся оперативно загасить пламя;
  • Узел подключения к источнику газа (баллончик с клапаном или 5 литровый пропановый баллон с редуктором) должен быть надежным. Именно при эксплуатации некачественной запорной арматуры происходит большинство аварий.

Рассмотрим типовую схему и принцип работы инжекторной горелки:

Газовая горелка из паяльной лампы своими руками

По шлангу (1) подается под давлением газ. Как правило – пропан. Давление формируется за счет испарения сжиженного газа в баллоне, и его достаточно для организации устойчивого и направленного пламени. Редуктор не требуется, количество газа регулируется рабочим краном (2).

Запорный кран находится на вентиле баллона. Его функция только открывать/закрывать подачу топлива, остальные регулировки производятся с помощью рабочего крана.

Трубка подачи газа (3) заводит струю в насадку, и оканчивается ниппелем (6), который задает направление пламени. Ниппель с трубкой, в свою очередь находится в так называемом вкладыше (5). Он организует смешивание газа с атмосферным воздухом.

Вкладыш с трубкой и ниппелем фиксируется в насадке с помощью винта. Как правило, горелка выполняется разборной, для чистки и обслуживания ниппеля.

Сформированная воздушно-газовая смесь направляется в сопло насадки (8), где происходит дополнительное насыщение смеси кислородом из воздуха. Для стабильности горения предусмотрены вентиляционные отверстия (7).

Горелка своими руками изготавливается по чертежу.

Газовая горелка из паяльной лампы своими руками

Размеры рассчитаны для работы с баллонами до 5 литров.

Об устройстве вкладыша расскажем отдельно, на чертеже указаны размеры:

Газовая горелка из паяльной лампы своими руками

Трубка вкладыша (1) по внешнему диаметру должна быть на пол миллиметра меньше, чем внутренний диаметр насадки. Внутрь вваривается шайба (2) с отверстиями для подачи воздуха. Втулка (3) предназначена для фиксации трубки с ниппелем.

Особенность конструкции в том, что перемещая вкладку внутри насадки, можно регулировать подсос воздуха через вентиляционный отверстия. Это позволяет регулировать температуру пламени в широких пределах.

Насадку можно выполнить из стальной трубы, но лучше будет выточить ее из стальной болванки на токарном станке.
Форма сопла должна быть несколько заужена на выходе, тогда пламя будет форсированным и температура в зоне горения выше. Используется легированная сталь марки 45.

Способов изготовления вкладыша два: Можно собрать его из двух трубок и стальной шайбы с отверстиями. Конструкция паяется тугоплавким припоем, с обильным флюсованием. А можно выточить ее целиком из стальной болванки. Второй вариант предпочтительней.

Трубка подачи медная или латунная. Со стороны соединения шланга, изготавливается фланец (можно сделать концентрические проточки, для лучшей фиксации). В рабочий торец вкручивается подходящий ниппель. Можно взять его от примуса, или газовой горелки с бытовой плиты.

Важно! При использовании ниппеля от кухонной плиты помните, что в комплекте идут разные форсунки. Для природного или сжиженного газа.

Нам подойдет второй вариант. Когда горелка своими руками готова, необходимо провести первичную отладку.

Настраивается горелка на том газу, который впоследствии будет использоваться. Вставка слегка фиксируется винтом таким образом, чтобы вентиляционные отверстия быль перекрыты наполовину.

Приоткрыв рабочий вентиль, и перемещая вставку, добиваемся ровного, мощного пламени. После чего окончательно закрепляем ее в насадке.

Если вы сделали все правильно, температура на выходе из насадки достигнет 1100° С.

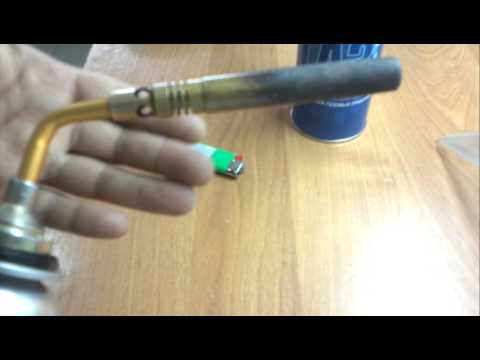

Переходим от теории к практике. Как сделать газовую горелку, используя подручные материалы:

Газовая горелка из паяльной лампы своими руками

Насадка изготовлена из автомобильного насоса классической конструкции. Такие предметы часто валяются в гараже без дела.
Сталь используется превосходная, размер подходит для газовой горелки.

Газовая горелка из паяльной лампы своими руками

В тыльной части нарезаем «розочку», концы сводим к центру. В этот пучок будет вставлена подающая трубка.

Деталь подошла от строительного пистолета для монтажной пены.
Это приспособление для многоразового использования, поэтому сталь там прочная, и покрыта тугоплавким хромом.

Газовая горелка из паяльной лампы своими руками

Толщина трубки почти 1 миллиметр, для жесткости вполне достаточно.

На конце трубки пистолета находится жиклер с шариковым клапаном, для формирования пены. Шарик выбивается тонким шилом, или цыганской иглой. Полученное отверстие достаточно для подачи газа в насадку. Трубка с насадкой соединена с помощью сварки полуавтоматом.

  • Для соединения конструкции с рабочим краном, использованы обычные сантехнические сгоны с резьбой. Это простая водопроводная труба, никакой особой стали тут не нужно. Та часть горелки, где расположен кран – не нагревается до критических температур. Шаровой газовый кран пришлось покупать;

Газовая горелка из паяльной лампы своими руками

  • Держак изготовлен буквально из металлолома. Рукоять из подножки от мотоцикла. Слегка обработав болгаркой, мы получаем оптимальную форму. Хомут для крепления к трубе горелки – от руля того же мотоцикла.

Газовая горелка из паяльной лампы своими руками

Наконец держака одевается мотоциклетная ручка. И теплоизоляция хорошая, и горелка плотно сидит в руке.

На изготовление ушел один выходной день и 100-120 рублей на покупку крана и штуцера для соединения со шлангом.

В качестве бонуса, посмотрите чертеж опробованного миниатюрного приспособления:

Газовая горелка из паяльной лампы своими руками

Газовая горелка для пайки делается из иглы от капельницы. Подключается к баллончику для заправки зажигалок.

Вывод! Самодельная газовая горелка – реальность. Только соблюдайте осторожность при эксплуатации!

Простой и эффективный способ сделать газовую горелку своими руками — видео

Поделиться с друзьями:

Газовая горелка из паяльной лампы своими руками

Печи и котлы, работающие на отработанном масле, давно заняли достойное место среди отопительных приборов. Отработка — дешевый, а иногда и бесплатный вид топлива, часто ее используют для этой цели в автосервисах и гаражах. Многие мастера при выборе конструкции задаются вопросом: можно ли переделать бензиновую паяльную лампу в горелку на отработке?

Можно ли заставить паяльную лампу работать на отработке?

Газовая горелка из паяльной лампы своими руками Принцип действия обычной паяльной лампы заключается в воспламенении паров бензина, выталкиваемого под действием сжатого воздуха наружу. Этот эффект достигается за счет нагнетания воздуха в топливный бак горелки.

Что произойдет, если залить в паяльную лампу отработанное масло?

Само по себе масло, даже под давлением, испаряется плохо — его нужно нагревать. Из-за плохого распыления пламя будет неравномерным, и разжечь горелку будет сложно. Горит масло с образованием большого количества нагара и копоти, поэтому жиклер быстро закоксуется, уменьшится его сечение, и лампа выйдет из строя. Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться крупными каплями, что не позволит получить равномерное пламя факела.

Кроме того, отработанное масло часто содержит примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам внутри лампы. Для использования отработки в качестве топлива для паяльной лампы придется устраивать систему фильтрации, что еще больше усложнит задачу.

Учитывая все сложности, использовать бензиновую паяльную лампу как горелку на отработке сложно и небезопасно. Поэтому необходимо доработать или полностью изменить ее конструкцию.

Газовая горелка из паяльной лампы своими рукамиВ данной статье рассказывается о видах печей, работающих на дровах, и о том, как их сделать самостоятельно.
О преимуществах и особенностях конструкции кирпичной печи с водяным контуром, читайте тут: http://gidpopechkam.ru/pechki/kirpichnaya-vodyanym-konturom.html

Как изготовить горелку на отработке самостоятельно

Для успешного горения масла нужно либо предварительно нагреть его до температуры испарения — примерно 300 градусов Цельсия, или мелко распылить и обогатить масляные пары воздухом. Подогреть масло до таких температур можно с помощью мощных ТЭНов, но это увеличит затраты на электроэнергию.
Добиться создания масляного аэрозоля можно, подавая струю сжатого воздуха через слой масла. Этот эффект реализован в горелке Бабингтона — устройстве, аналог которого можно собрать своими руками из подручных комплектующих.

Горелка Бабингтона — альтернатива паяльной лампе

Изначально горелка Бабингтона была запатентована для работы на дизельном топливе. Позже, внеся незначительные изменения в конструкцию, мастера своими руками изменили конструкцию и приспособили горелку для сжигания отработанных машинных и пищевых масел. Степень загрязненности масла при этом особого значения не имеет, так как топливные каналы агрегата лишены узких мест, склонных к засорам.

В отличие от паяльной лампы, где топливно-воздушная смесь распыляется под давлением через форсунки, в горелке Бабингтона масло нагнетается из резервуара с помощью маломощного насоса и стекает тонкой пленкой по наклонной или сферической поверхности, а масляно-воздушная смесь образуется в результате продувания тонкой струи сжатого воздуха сквозь эту пленку.

Эффект распыления наглядно представлен в видео:

Газовая горелка из паяльной лампы своими руками

Горелка Бабингтона состоит из нескольких функциональных блоков:

  • Топливный — резервуар, насос и трубы для подачи топлива.
  • Воздушный, он состоит из компрессора и воздушной трубки.
  • Полусфера с отверстием малого диаметра, где происходит смешивание воздушной струи с маслом.
  • Сопло, направляющее факел пламени в нужном направлении.

Газовая горелка из паяльной лампы своими рукамиСтандартную конструкцию можно доработать своими руками, повысив ее эффективность. Для этого топливный бак оснащают нагревателем, подогревающим масло до начала работы горелки, что позволяет повысить его текучесть. Кроме того, топливный канал, выполненный из металлической трубки, можно обмотать вокруг сопла — таким образом масло будет нагреваться во время работы горелки.

Сопло горелки направляют в котел, где происходит нагрев топливной камеры и водяной рубашки. Также можно использовать устройство для плавки и нагрева металлов .

Достоинства горелки Бабингтона, сделанной своими руками:

  • широкий выбор топлива — отработанные машинные масла, смазки любой вязкости, дизельное топливо, мазут, любые растительные масла, в том числе отходы пищевых производств;
  • наличие примесей в топливе;
  • простота конструкции — ее можно сделать своими руками.
  • сложность настройки горелки, особенно часто проявляющаяся при смене вида топлива;
  • запах и грязь — горелку нельзя устанавливать в жилых помещениях, требуется устройство котельной;
  • использование горелки связано с открытым пламенем, поэтому необходимо соблюдать противопожарные меры.

В помещении котельной обязательно должен быть порошковый или солевой химический огнетушитель!

Горелка Бабингтона своими руками

Собрать горелку своими руками можно из простых комплектующих, для этого потребуются:

    • Полый шар или полусфера с такой толщиной стенок, чтобы можно было просверлить отверстие диаметром не более 0,3 мм.Можно использовать любые металлические предметы похожей конфигурации, например, латунную дверную ручку сферической формы, гайки с заглушками. Главное условие — возможность надежного крепления воздуховода.

Газовая горелка из паяльной лампы своими руками

  • Металлическая трубка для подачи сжатого воздуха от компрессора, диаметр — 10-15 мм.
  • Компрессор, например, от холодильника, с рабочим давлением 2 атм, максимальным — 4 атм.
  • Топливный бак со встроенным ТЭНом на 0,5-1 кВт из металла, не подверженного коррозии.
  • Топливный отстойник и трубу для слива излишков масла обратно в бак.
  • Медная трубка, диаметр — 10 мм, толщина стенки — 1-1,5 мм для топливного канала.
  • Маслонасос от автомобиля или мотоцикла с электродвигателем, чтобы привести насос в действие. Насос желательно оснастить на входе фильтром с крупной сеткой.
  • Сопло — сгон длиной 200-400 мм с внешней резьбой в 2 дюйма.
  • Крестовина для двухдюймовой металлической трубы с внутренней резьбой.
  • Сгон с резьбой на 1 дюйм и переходник 2/1 дюйм для слива излишка топлива в отстойник.
  • Переходники и фитинги для подсоединения топливного тракта, воздуховода и сопла.

Газовая горелка из паяльной лампы своими руками

Подготовка узлов горелки к сборке

Газовая горелка из паяльной лампы своими руками

    1. Основная и самая ответственная задача — сделать отверстие заданного диаметра в сферической форсунке. От его размера зависит мощность горелки. Например, котел тепловой мощностью 10-15 кВт требует горящего факела, получаемого при работе горелки с одним отверстием диаметром 0,2-0,25 мм.Для получения большей мощности не нужно расширять отверстие — это приведет к получению более крупных капель. Лучше сделать 2-4 отверстия диаметром 0,1-0,3 мм с расстоянием между ними 8-10 мм, иначе факелы будут взаимно гаситься.Расход топлива можно рассчитать так: через одно отверстие 0,25 мм распыляется 2 литра отработки в час.

Видео о том, как можно сделать отверстия малого диаметра в металлической полусфере:

    1. Бак делают из коррозионно-стойкого металла. В него встраивают ТЭН с терморегулятором, установленным на отключение ТЭНа при температуре 70 градусов Цельсия.
    2. Из того же материала необходимо сделать отстойник топлива, оснащенный трубой с переливом. По этой трубе масло из отстойника будет стекать обратно в бак. Для слива грязи из отстойника можно предусмотреть заглушку в его дне.

Газовая горелка из паяльной лампы своими руками

  • Собирают корпус горелки: к крестовине 2 дюйма в передней части подсоединяют сопло из сгона, затем переходники: сверху для подачи масла, с задней стороны — для воздуха. Снизу к крестовине подсоединяют переходник 2/1 дюйм и сгон, по которому будет стекать излишек масла в отстойник. Переходники выполняют из заглушек с просверленными отверстиями, в которые вставляют трубки топливного и воздушного канала.

Можно изготовить корпус также из тройника, при этом воздуховод заводят в верхнюю часть, предварительно просверлив отверстие нужного диаметра.

  • Топливный тракт делают из медной трубки, один конец которой трижды обматывают вокруг сопла, а затем через переходник-заглушку выводят в корпус в верхней части. Топливную трубу подключают к насосу, устанавливают сетчатый фильтр грубой очистки и заводят другой конец тракта в бак. Топливный тракт можно оснастить вентилем. Насос подключают к электродвигателю, работающему от сети 220 В.

Газовая горелка из паяльной лампы своими руками

  • Воздуховод из металлической трубки с одного конца крепят к полусфере с отверстием, предварительно установив переходник-заглушку на нужном расстоянии. Полусфера должна располагаться так, чтобы масло из топливной трубки равномерно стекало на округлую часть форсунки, а потом — в нижнюю часть корпуса и в отстойник. Другую часть воздуховода подводят к компрессору, который также подключают к сети 220 В.
  • Поскольку в установке будет целых три потребителя электроэнергии, включение которых производится не одновременно, желательно оснастить горелку пультом управления: установить отдельный тумблер или кнопку для включения ТЭНа и отдельный тумблер для включения компрессора и насоса. При желании можно оснастить пульт световой сигнализацией из диодных ламп.
  • Можно оснастить горелку контролёром, автоматически включающим агрегаты в соответствии с выбранным режимом. Электророзжиг реализуют с помощью свечей зажигания, а для гашения горелки достаточно перекрыть подачу масла.

Видео — схема сборки горелки:

Подготовка топлива для горелки

В горелке Бабингтона можно использовать практически любое отработанное масло. Автомобильную отработку с большим количеством посторонних включений фильтруют перед заливкой в бак через сетку и смешивают с более чистым маслом. Масла с незначительным количеством примесей допустимо заливать без подготовки.

При использовании пищевых растительных масел, например, фритюра, рекомендуется отстоять его в течение нескольких часов и аккуратно слить с остатка. Эти масла достаточно текучи при нормальной температуре, поэтому их можно подогревать в баке только в момент запуска горелки. При использовании мазута и других густых материалов их нужно подогревать до температуры от 70 до 90 градусов, иначе насос будет работать с перегрузкой.

Газовая горелка из паяльной лампы своими рукамиВ данной статье подробно рассматриваем весь процесс изготовления буржуйки длительного горения: от обустройства фундамента до изготовления дымохода.
Технологию безопасного разбора газового баллона и последующего изготовления из него буржуйки, работающей на дровах, можно посмотреть здесь
О плюсах и минусах печи длительного горения на дровах, сделанной своими руками, читайте: http://gidpopechkam.ru/pechki/dlitelnogo-goreniya-na-drovax.html

Меры безопасности

Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:

  • полы и стены из горючих материалов обшивают металлом или асбестовыми листами;
  • запас топлива хранят на безопасном расстоянии;
  • потеки масла необходимо своевременно удалять;
  • электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;
  • горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.

Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии!

Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.

  • Газовая горелка из паяльной лампы своими руками
    • Газовая горелка из паяльной лампы своими руками
    • Газовая горелка из паяльной лампы своими руками
  • Editor
  • Газовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими руками
  • 9046 сообщений
  • Город: Нерезиновая
  • Имя: Сергей

Добавлю и я свои пять копеек в кучу. То есть, выложу чертежи своих горелок. Самую маленькую, для пайки, не выкладываю — ее проще купить, чем сделать, 250 рублей цена. Вторая — побольше, для баллона от портативной газовой плиты:
Газовая горелка из паяльной лампы своими руками
Температура около 1100 градусов, плавит до 25 граммов золота (1063), больше вряд ли. Вот ее чертежи:
Газовая горелка из паяльной лампы своими руками
Газовая горелка из паяльной лампы своими руками
Там, где в наружней трубке показаны отверстия — их четыре по кругу. Очень странная конструкция вставки в трубку, раньше такой не встречал.

#24 Treugolnik

Treugolnik Отправлено 26 May 2007 — 18:01

26 May 2007 — 18:01

Газовая горелка из паяльной лампы своими руками Treugolnik (May 26 2007, 18:01) писал:

Прошу совета знакоков!

Подвернулась под руку такая вот горелка от паяльной лампы:
attachment
Схема действия, кто не знает эту систему, такая:
attachment
Бензин поступает в камеру нагрева и превращаясь в пар, выходит из форсунки.
Для бензина все понятно и все нормально. Вопрос вот какой — можно ли эту схему применить для пропана из баллона? Что-то меня смущает эта камера нагрева.

. дело имею лишь с промышленными горелками.

Для пропана связываться с этой горелкой не рискнул бы.

Может быть всё и нормально будет. но бережёного — Бог бережёт
Температура самовоспламенения метана — около 800 градусов.
Я не знаю какая температура будет в камере нагрева. но это ,согласитесь,не исключено.
Самолично видел. как «развёртывает9quot; ацетиленовые и пропановые резаки.

Ещё один аспект.
Что сделает газ. попадая в камеру нагрева. Расширится.
Давление возрастёт. А вот куда он дальше пойдёт — зависит от его скорости истечения в форсунке.
Может благополучно сгорит.
А может и бабахнет.
Опять же нельзя исключить явление «обратного удара «.Тогда и баллон может быть под угрозой.

Вы уж извините. что «нагнетаю страсти».
Безусловно это лишь моё. частное мнение.
И оно не претендует на полную объективность.

#27 Сергей ps

Сергей ps Отправлено 26 May 2007 — 20:19

26 May 2007 — 20:19

  • Газовая горелка из паяльной лампы своими руками
    • Газовая горелка из паяльной лампы своими руками
  • Members
  • Газовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими руками
  • 234 сообщений
  • Город: Ростов на Дону

Газовая горелка из паяльной лампы своими руками Treugolnik (May 26 2007, 14:01) писал:

Прошу совета знакоков!

Подвернулась под руку такая вот горелка от паяльной лампы:
attachment
Схема действия, кто не знает эту систему, такая:
attachment
Бензин поступает в камеру нагрева и превращаясь в пар, выходит из форсунки.
Для бензина все понятно и все нормально. Вопрос вот какой — можно ли эту схему применить для пропана из баллона? Что-то меня смущает эта камера нагрева.

имхо получится девайс для получения газовой сажи, которая сразу забьет жиклер.
Вот не помню при какой температуре метан на сажевом заводе разлагают.

Сообщение отредактировал Сергей ps: 26 May 2007 — 20:20

GLOK Отправлено 26 May 2007 — 20:37

26 May 2007 — 20:37

  • Газовая горелка из паяльной лампы своими руками
    • Газовая горелка из паяльной лампы своими руками
  • Members
  • Газовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими руками
  • 2044 сообщений
  • Город: Алма-Ата
  • Имя: Андрей

Газовая горелка из паяльной лампы своими руками Treugolnik (May 26 2007, 17:01) писал:

Для бензина все понятно и все нормально. Вопрос вот какой — можно ли эту схему применить для пропана из баллона? Что-то меня смущает эта камера нагрева.

Да без проблем !
Свойства паров бензина которые образуются в камере и пропана довольно близки. настолько близки, что в автомобилях даже не требуется переделки топливной системы и карбюратора при переходе с бензина на газ.
Единственное надо учесть, что при нагреве газ есессно расширяется, следовательно после прогрева камеры надо уменьшить давление из балона отрегулировав редуктор чтобы соотношение газ&#0&2;воздух было одинаковым, иначе потухнет от избытка газа.
Перегрева камеры до температуры вспышки не произойдёт поскольку газ во первых её охлаждает (градусов до 300), а во вторых для того чтобы газ вспыхнул внутри камеры надо как минимум наличие воздуха в ней который туда попасть даже теоретически не может (не путать со стандартным газовым резюком — там принципы ДРУГИЕ !).

Ну и..про обратный клапан и пламегасительную всатвку перед горелкой не забывать. но это уж с ЛЮБОЙ горелкой

Сообщение отредактировал GLOK: 26 May 2007 — 20:45

#29 Treugolnik

Treugolnik Отправлено 26 May 2007 — 21:48

26 May 2007 — 21:48

  • Газовая горелка из паяльной лампы своими руками
    • Газовая горелка из паяльной лампы своими руками
    • Газовая горелка из паяльной лампы своими руками
  • Editor
  • Газовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими руками
  • 9046 сообщений
  • Город: Нерезиновая
  • Имя: Сергей

Газовая горелка из паяльной лампы своими руками GLOK (May 26 2007, 20:37) писал:

Ну и..про обратный клапан и пламегасительную всатвку перед горелкой не забывать. но это уж с ЛЮБОЙ горелкой

Упс.
А это что такое — в применении к горелке? Честно говоря, первый раз про такое слышу. Про обр. клапан на воду — знаю, в на горелку — нет.
И что такое пламегасительная вставка? Там внизу подающей трубки стоит маленькая металлическая сеточка, но это, как я понимаю, для фильтрации бензина.
Расскажите подробнее, пожалуста!

2Treugolnik
А можно горелку в действии увидеть?

Дык пока этой горелки еще нет, только притащил из металлолома деталь от паяльной лампы.
А такая, на какую я чертежи выложил несколько постов выше, Вам не подойдет? Или нужно что-то мощнее? Могу сфоткать пламя, которое она дает.

пробовал китайской горелкой с балоном — там факел глючный какойто — слишком неоднородный,

Да, кстати! Здесь горелка может быть ни при чем. Я на своей горелке сжег уже штук 15 баллонов, и вот сейчас как раз попался третий, на котором пламя прыгает — то со всей дури ревет, то почти гаснет. Так что, возиожно, дело в баллончике.

Сообщение отредактировал Treugolnik: 26 May 2007 — 21:53

  • Газовая горелка из паяльной лампы своими руками
    • Газовая горелка из паяльной лампы своими руками
  • Members
  • Газовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими рукамиГазовая горелка из паяльной лампы своими руками
  • 2044 сообщений
  • Город: Алма-Ата
  • Имя: Андрей

[quote name='Treugolnik' date='May 26 2007, 20:48 ' post='32559']
Упс.
А это что такое — в применении к горелке? Честно говоря, первый раз про такое слышу. Про обр. клапан на воду — знаю, в на горелку — нет.
И что такое пламегасительная вставка? Там внизу подающей трубки стоит маленькая металлическая сеточка, но это, как я понимаю, для фильтрации бензина.
Расскажите подробнее, пожалуста!

Когда начинал эксперименты со сваркой&#0&2;варкой металла мои консультанты (наши холодильщики) показали простую и очень эффективную систему
Суть на пальцах:
В разрыв газового шланга влизи горелки (до 1 метра. чем меньше, тем безопаснее) вставляются две вставки.
Первая металическая трубка плотно набитая металической оплёткой от коаксиального кабеля. Сие охлаждает могущее возникнуть пламя до неприлично низкого порога.
Получается пламегаситель (у меня 5 см длиной)
Вторая трубка состоит из свинчиваюзихся частей. Внутри части, что со стороны баллона шарик притертый к торцу трубки. Шарик подпружинивается кусочком той-же оплётки.
Получается обратый клапан.

Специально демонстрировали выстрелы обратного удара без вставки и со вставкой..
Впечетляет.

Теперь у меня вопрос — почему на ацетилен-генераторах водяной клапан упорно ставят после 2-5 метров шланга со всеми вытекающими последствиями ?

[quote name='Вадим' post='32560' date='May 26 2007, 20:54 ']
Теоретически коллега всё обосновал правильно.
Следует заметить только. что в автомобильном двигателе
возгорание паров газа или бензина происходит внутри
цилиндра. И я лично не стал бы проводить столь однозначные параллели
между внутренним и внешним сгоранием.
Для подогрева дутьевого воздуха на горелку используются
различные типы экономайзеров и рекуператоров.

Что бы газ грели.
[/quote]

Я параллели НЕ проводил.
Я сказал, что детонационно-воспламинительные свойства паров бензина и пропана — БЛИЗКИ.
И разницу между внутренним и внешним сгоранием прекрасно понимаю.

Газ, так-же как и воздух ШИРОКО подогревают как в промышленных печах, таки реактивных двигателях. для повышения КПД.

[quote name='Вадим' post='32563' date='May 26 2007, 21:27 ']
Да, кстати! Здесь горелка может быть ни при чем. Я на своей горелке сжег уже штук 15 баллонов, и вот сейчас как раз попался третий, на котором пламя прыгает — то со всей дури ревет, то почти гаснет. Так что, возиожно, дело в баллончике.
Может быть баллон на боку лежал ?
Дело в том. что газ сжиженный.
Поэтому при использовании пропановых резаков баллоны ставят только вертикально.
В верху баллона образуется газ. а внизу он остаётся жидкий.
А если баллон наклонить. то сжиженный газ заливает горловину и пламя неустойчивое.
[/quote]

Кроме этого, ещё может быть вместо газа заправили газовый кондесат.
Определяется очень просто — если балон потрясти и пламя на некоторео время становится ровным, то..кондесат.
Выход — балон в ведро с горячей водой.

Тока не надо меня пинать по ТБ — газовые баллоны у шаурменщиков часто стоят на солнепеке и нагреваются до 70 градусов ( т.е хрен руку удержишь) и нифига с ними не происходит

Да..ещё.
Вопреки распростаненному мнению газосварщиков, обратный удар возможен и при внешем горении без применения кислорода.
Например если горелка сильно перегрета, используется ВНЕШНИЙ, принудительный наддув, а газа в баллоне уже почти не осталось..
С первой горелкой ( короткая была. около 10 см, щас увеличил до полуметра) я его ловил. ощущения ниже среднего когда в баллоне бумкает.
Щас шланг к горелке печки подсоединяю к горелке газосварки с описанной системой защиты (ну и сам резак еще защищает)

Сообщение отредактировал GLOK: 26 May 2007 — 22:50

Газовая горелка из паяльной лампы своими руками Вадим (May 27 2007, 00:23) писал:

И горелка не «засажена9quot;. (в смысле. изнутри грязная )

Дело в том, что баллоны поменял практически «на ходу», во время работы. Оба баллона китайские, в обоих бутан, но куплены в разное время в разных местах. Поэтому и грешу именно на баллон — на газ или на клапан.

лучше про «плазары9quot; поговорим.
Уж больно конструктив заманчив. Может даже повторимо в гаражных условиях.
Температура. опять же заманчивая — до 8000 градусов.

Нее, не мой размерчик. Газовая горелка из паяльной лампы своими руками Я с удовольствием почитаю, но. слабоват я для такого.
———————————
Раз уж тема пошла, то позвольте подгрузить уважаемых специалистов еще одной проблемой горелкостроительства, чисто теоретической. А то до сих пор копировал чужие, а сейчас, как видите, возник интерес построить самому, с нуля.
Для начала — была у меня еще одна паяльная лампа, маленькая (все такие видели, их раньше было полно в магазинах). решил переделать под газ.
Газовая горелка из паяльной лампы своими руками
Отрезал сам баллон, припаял к трубке штуцер, включил. Пламя слабенькое, еле-еле до конца трубки доходит. Попробовал подуть сбоку, в щель — вроде сильнее, но все равно не то.
Делаю вывод, что родная трубка для газа не подходит, хотя боковые прорези вроде бы достаточно большие. Значит — буду сооружать что-то своё.
Газовая горелка из паяльной лампы своими руками
Вот и возникли вопросы по правильному поддуву воздуха.
1. Правильно ли я понимаю, что первичный поддув должен идти из-за жиклера (зона 1 на фото)? А боковые отверстия в трубе (2) — это уже дополнительный поддув?
Газовая горелка из паяльной лампы своими руками
2. Какая зависимость пламени от длины трубки?
3. Как изменяется пламя, если трубка а) прямая; б) расширяющаяся; в) сужающаяся?
4. Есть ли смысл ставить внутрь трубки что-нибудь типа реактовного сопла? (см. рис)
Газовая горелка из паяльной лампы своими руками

Сообщение отредактировал Treugolnik: 27 May 2007 — 01:33

Газовая горелка из паяльной лампы своими руками

С приходом холодов опять остро встал вопрос обогрева помещений. Что же делать, когда нужно быстро и без хлопот обогреть гараж, склад, подвал или любое другое помещение? Одним автором для этих целей было разработано интересное устройство, позволяющее быстро решить поставленные задачи. В качестве основы для генерации тепла будет использоваться обычная паяльная лампа. Рассмотри подробнее, как же можно своими руками собрать такое устройство и забыть о холодах.

Материалы и инструменты для изготовления пушки:
— паяльная лампа (желательно как у автора);
— дрель со сверлами;
— болгарка;
— металлические пластины (толщина 2 мм, длина 15-20 мм, а ширина в зависимости от размера корпуса крышки);
— сварка;
— заправочные фреоновые баллоны (для создания корпуса);
— откидной вентилятор;
— маркер, линейка и другие мелочи;
— кусок железной трубы (по диаметру эжектора лампы).

Газовая горелка из паяльной лампы своими руками

Процесс изготовления пушки:

Шаг первый. Разбираем лампу
Сперва нужно взять паяльную лампу и разобрать ее. От нее для самоделки понадобится только эжектор, то есть устройство, которое выделяет пламя. Еще нужен будет регулировочный кран. Далее, чтобы к эжектору можно было подключить шланг, к нему нужно приспособить переходник. Автор делает его из куска медной трубки. Важно при этом понимать, что в процессе работы лампы эжектор будет нагреваться до 1200 С, поэтому посадить трубку на клей не выйдет. Минимум для этих целей нужно использовать паяльник, а лучше всего использовать газовую или электросварку.

Газовая горелка из паяльной лампы своими руками

Шаг второй. Доработка эжектора
Теперь нужно будет немного поработать дрелью. Дело в том, что для запуска горелки диаметр отверстия жиклера нужно сделать побольше. Для этих целей жиклер нужно рассверлить сверлом на 1.5 мм. Чтобы это сделать, его выворачивают и зажимают в тиски. Главное при этом, сделать отверстие четко по центру, иначе горелка будет работать неправильно.

Газовая горелка из паяльной лампы своими руками

Шаг третий. Изготавливаем удлинитель горелки
Далее нужно найти отрезок железной трубы, по диаметру она должна быть такой, чтобы подходила к выходу паяльной лампы. Далее берется болгарка и с помощью нее в трубе делаются продольные щели, затем в эти ниши вставляются металлические пластины. У автора их четыре штуки. Для фиксации пластин используется сварка. Толщина пластин должна быть около 2 мм, длина около 20 мм, а ширина завит уже от диаметра крышки корпуса пушки.

Газовая горелка из паяльной лампы своими руками

Шаг четвертый сборка и проверка пушки

Газовая горелка из паяльной лампы своими руками

Газовая горелка из паяльной лампы своими руками

На заключительном этапе удлинитель для горелки приваривается с помощью сварки к лампе. Далее можно приступать к сборке корпуса газовой пушки.
Для крепления вентилятора автор использовал корпус от заправочного фреонового баллона, именно он как нельзя лучше подходил по диаметру конструкции. В итоге система будет состоять из двух частей. В одной будет вентилятор, а в другой горелка с удлинителем и тремя отверстиями для выхода теплого воздуха.

Если требуется отводить тепло в какое-то определенное место, то к конструкции можно приварить кусок трубы и надеть на него гофру. После изготовления корпуса в него вставляется удлинитель и крепится с помощью хомута.

Газовая горелка из паяльной лампы своими руками

Чтобы разжигать пушку было легче, автор сделал вентилятор откидным, то есть он прикреплен на шарнире. После поджога нужно дождаться, пока лампа начнет гореть устойчиво, после этого ставится и включается вентилятор.

Вот и все, газовая пушка готова, но она имеет один недостаток, при ее работе выделяется углекислый газ, что может представлять опасность для здоровья. В связи с этим выход пушки нужно вставлять в печку или прогонять весь этот раскаленный воздух через обычную систему жидкого охлаждения, сделав небольшие доработки. По словам автора, устройство получилось довольно простым и очень эффективным.

Газовая горелка — это специальное устройство, которое обеспечивает равномерное сгорание газа и позволяет регулировать подачу топлива. Зачастую, не каждый человек может позволить себе подобное устройство, однако газовая горелка своими руками, сделанная из подручных материалов, будет экономичной и практичной альтернативой заводским аналогам.

Самодельные газовые горелки

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

Горелка с вентилем ВК-74

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На часть вентиля с конической резьбой К3/4˝. которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.Газовая горелка из паяльной лампы своими руками

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

  1. Откройте вентиль баллона;
  2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
  3. Контролируйте зажигание газа;
  4. Регулируйте пламя вентилем горелки

Кстати! Наибольшая температура пламени – в конце зелено-голубой части факела.

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Внимание. Вентиль ВК-74 следует использовать лишь при регулировке пламени. Прекращать подачу газа только на баллоне

Горелка, переделанная из ацетиленового газореза

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Газовая горелка из паяльной лампы своими руками Переделки требует смесительная камера ,содержимое которой нужно удалить для снижения веса. Потребуется удалить кислородный ствол и кран. Образовавшееся отверстие запаять твердым припоем. Шланг, идущий от редуктора газового баллона, присоединить к штуцеру с левой резьбой М16 × 1,5.

Накидной гайкой на смесительной камере закрепить самодельный наконечник, согнутый под 45°, чтобы было удобнее работать с горелкой. На резьбу наконечника навернуть фланец с приваренным к нему соплом.

Одним из вариантов исполнения такой горелки является использование колпачка с резьбой М22 × 1,5. Конструкция сопла здесь аналогична соплу вышеописанной горелки. Самодельная газовая горелка готова к работе.

Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Газовая горелка из паяльной лампы своими руками

Конструкция мини газовой горелки

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы — регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов. Работать с ней следует осторожно, соблюдая технику безопасности.

Инфракрасный обогреватель

Использование самодельных газовых горелок может натолкнуть на мысль о собственноручном создании инфракрасного обогревателя. Такие обогреватели созданы для обогревания домов или гаражей, в условиях постоянно растущей цены на газ. Самым простым способом сохранить тепло является использование обыкновенной пищевой фольги. Ее необходимо закрепить на стене позади батарее. Тепловые потоки будут отражаться от алюминиевой поверхности в помещение, что не позволит уйти теплу сквозь стены.

В более сложном варианте можно использовать спираль. Для этого нужно приобрести в магазине спираль накаливания и инфракрасный порт. Делать такое устройство достаточно просто: спираль требуется уложить в металлический блок, который подключается к электросети. К полученной конструкции присоединяется инфракрасный порт. Данное устройство работает на основе способности порта распространять в помещение тепловую информацию, получаемую от горячей спирали.

Для гаражей или иных маленьких нежилых помещениях лучше всего подойдет обогреватель, созданный на основе маленькой жестяной коробки и графитового песка. Такое устройство достаточно компактно, оно не требует много место, при этом прекрасно справляется с поставленными перед ним задачами. Перед началом работы емкость необходимо тщательно промыть и просушить. Она может быть какого угодно диаметра и размера, важно, чтобы она полностью подходила под ваши представления о том, каким должен быть будущий обогреватель.Газовая горелка из паяльной лампы своими руками

Графит необходимо перемешать с мелким песком в отношении один к одному и наполовину заполнить коробку. Из листа жести нужно вырезать круг, диаметром подходящий под железную емкость, и прикрепить к его краям выводной провод. Эту конструкцию нужно уложить на смесь песка и гранита, после чего засыпают оставшейся смесью. Далее емкость нужно плотно закрыть крышкой, чтобы искусственным образом создать давление внутри ее. Второй провод корпуса емкости подключается к автомобильному аккумулятору.

Регулировать температуру нагрева такого устройства можно с помощью крышки. При более плотном закручивании температура жестяной коробки будет сильнее. При меньшем он будет терять тепло. Важно не давать такому обогревателю перегреваться. В таких случаях коробочка начнет светиться красным или оранжевым свечением. При перегреве происходит процесс спекания песка, что приводит к потере эффективности работы газовой горелки самодельной. Чтобы ее восстановить, нутро потрясти устройство.

Газовый инфракрасный обогреватель более затратен по материалам, так как требует приобретения небольшой Газовая горелка из паяльной лампы своими рукамиинфракрасной керамической грелки. Лучше всего не покупать большое устройство, так как «питаться» оно будет от маленького пропанового баллона, объемом 1 литр. Кроме этого необходима горелка — насадка со специальным краном. В первую очередь необходимо избавиться от всех форсунок горелки, оставив лишь трубу и кран. На трубу надевается шланг, который должен быть длинной чуть более полуметра. К этому устройству и подключается баллон с газом. Очень важно, чтобы при этом он находился в вертикальном положении, так как перемещение газа идет вверх, а не горизонтально. Такой обогреватель работает в течении двух часов на обычном 200-граммовом баллоне.

Рыбаки часто пользуются подобным приспособлением во время зимней рыбалки в палатке. Запас баллонов с газом позволяет комфортно провести ночь на льду. Кроме того, эта конструкция безопасна, в ней нет открытого огня, который может нанести вред. Керамической плитке достаточно 10 минут до полного разогрева, после чего она начинает активно излучать тепло, нагревая воздух вокруг себя.

Как сделать газовую горелку своими руками? Или обогреватель? Очень просто! Главное знать внутренне устройство данных аппаратов для того, чтобы иметь представление о ее работе. После этого изготовление самодельной конструкции не составит труда. Главное, не забывать про соблюдение технике безопасности при работе с открытым огнем или его источниками.


Источник: http://forumwww.ru/1479.html


Сделать горелку своими руками

Сделать горелку своими руками

Сделать горелку своими руками

Сделать горелку своими руками

Сделать горелку своими руками

Сделать горелку своими руками

Сделать горелку своими руками

Сделать горелку своими руками
